EJX910A高性能多變量變送器采用單晶硅諧振式傳感器，可輸出測量差壓、靜壓和過程溫度以及測算質量流量。支持HART、FOUNDATION現場總線和RS485 Modbus等多種協議。

EJX910A功能特性包括：

質量流量：

  • 支持孔板，噴嘴和文丘里管
  • HART7協議下還支持均速管和錐形流量計
  • 質量流量精度±1.0％
  • 完全補償質量流量
  • 質量流量積算儀，精度±1.0％
  • 脈沖/觸點輸出
  • TUV SIL 2/3認證

復合傳感：

  • 差壓精度±0.04％
  • 靜壓精度±0.1％
  • 外部溫度精度±0.9°F
  • TUV SIL 2/3認證

數字傳感

DPharp數字傳感器直接輸出數字信號，不需要對模擬信號進行數字轉換，可減少誤差，提供準確、可靠和穩定的測量性能。

動態補償與更高精度

DPharp數字傳感器擁有同時測量差壓/靜壓/溫度的能力，基于實時數據對測量值進行動態補償，免除溫度變化和靜壓變化的影響，達到更高的精確性。

多維穩定性（靜壓/溫度/過壓）

EJX-A系列變送器不僅能夠在變化的溫度和靜壓下提供穩定可靠的測量，并且通過精巧的結構設計，使變送器在異常過壓情況下也能保護傳感器，維持穩定性。例如在工廠設備啟動或停止時未執行正確的閥組操作或工業過程不穩定的情況，通過過壓保護設計，變送器不會受到損壞，并且壓力恢復正常后即可正常運行，無需進行過壓后的再次調校。

?EJX910AEJX930A
最大工作壓力3,600 psi4,500 psi
備注--

多變量多應用

多變量變送器可測量差壓、靜壓與過程溫度，并通過溫壓補正與計算，為您的控制系統提供準確的質量流量、液位和過程溫度等數據，無需配置多臺變送器，減少高達20%的資本支出（CAPEX）。

信號曲線表征

EJX-A系列變送器具備的10段信號曲線表征功能，適用于補償非線性應用的4～20mA模擬輸出信號?？捎糜诶绻摅w測量和流量測量等，輸入壓力與輸出信號對應關系明確的所有應用，使測量更加靈活便捷。

內置顯示表

EJX-A變送器的內置顯示表可顯示所有測量數據，以及警報代碼和條形圖等，還可以根據您的需要進行程序化設置。此外，顯示表運行于單獨的回路上，獨立于輸出信號，不會受其影響。

診斷功能

EJX-A系列變送器擁有40項自我診斷功能，其中兩項為其獨有的特色。一是Back-Check專利技術，通過實時逆向計算以確認和檢測計算的正確性。二是DPharp為主動式傳感器，即使輸入壓力未發生變化，傳感器也會持續地輸出對應信號。當傳感器信號中斷，變送器能夠第一時間檢測出傳感器發生故障。而被動式傳感器在無信號輸出時，無法判斷是由于壓力未產生變化還是傳感器發生故障。

高級診斷

引壓管堵塞檢測功能與伴熱監測功能，變送器可在問題發生前發出預警，減少計劃外維護費用。

堅固耐用的構造

堅固耐用的構造可以幫助您的工廠減少故障。四螺栓保壓設計，DPharp數字傳感器，特氟龍涂層316L不銹鋼法蘭墊圈，ANSI / ISA 12.27.01認證雙重密封 - 所有的設計特點都為延長變送器的使用壽命。

注意：NACE MR0175 / MR0103標準請參閱各型號的一般規格書。

過壓保護

不僅DPharp傳感器自身的堅固設計可以抵抗過壓影響，另外，膜盒內部的機械設計進一步提供過壓保護功能，使變送器免受例如不正確閥組操作和意外壓力激增等過壓事件的影響甚至損壞。

獨立第三方認證

EJX-A系列變送器的性能與可靠性已取得國際獨立第三方機構TüV Rheinland與EXIDA的認證。

功能性安全

EJX-A系列變送器均按照IEC61508：2010 （1~7部分)和IEC61511：2004（1~3部分）標準進行設計，并取得認證，單臺符合SIL2安全要求，冗余使用符合SIL3安全要求。使用EJX-A系列變送器，一臺即可滿足生產應用與安全要求，無需冗余配置。

DPharp數字傳感器

DPharp數字傳感器，即使在過程壓力未發生改變時，仍然不斷地輸出頻率信號。所以如果傳感器發生故障，變送器能夠第一時間檢測出，不會出現將傳感器故障誤認為是過程壓力未變的情況。

Back-Check自檢系統

已取得專利的Back-Check自檢系統，在變送器傳遞和轉換信號的同時，實時進行逆向計算，以確認和檢測計算的正確性。

延長校準間隔時間

EJX-A系列變送器擁有的長期穩定性，使您在使用過程中可以延長校準的間隔時間，降低時間成本與維護費用。

多種維護方式

EJX-A系列變送器支持通過多種平臺進行通訊和維護。

FieldMate是基于PC的通訊平臺，可以對變送器等儀表清單進行通訊、調整、設置和管理。

本地參數設置（LPS）功能，無需手操器等通訊設備即可在變送器本地進行參數設置和更新。

簡易故障檢修

當變送器發出警報時，或許你沒有時間翻閱說明書進行故障排除，而需要盡快啟動變送器并恢復運行。EJX-A系列變送器的內置顯示表可以顯示錯誤代碼的簡單描述，幫助您迅速解決問題并恢復生產。如需錯誤代碼的詳細說明和糾正措施，請參閱產品說明書。

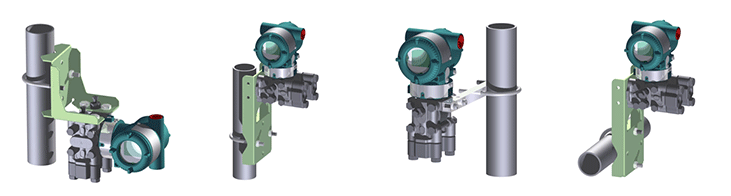

通用安裝

通常不同狀態的介質需要不同的安裝配置，因此處理多種介質的工廠需要維護相應的多種安裝配置。EJX-A系列變送器提供通用的安裝方式，可配置應對氣體和液體，減少變送器的備品庫存。

標準工業過程連接

EJX-A系列變送器采用符合IEC61518標準的過程連接，不需要您購置專用閥組或配件。您可以根據自己的需求對其進行更改，不會因?yàn)樾枰獙Ｓ眠B接而限制您的設計選擇。

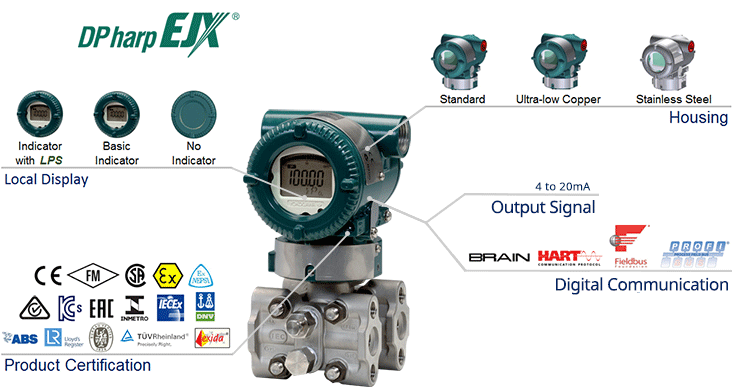

EJX910A概述

詳細規格請參閱“資料下載”選項卡下的一般規格書。

測量類型
變量質量流量
差壓（DP）
靜壓（SP）
過程溫度（來自RTD）
參考精度
質量流量±1.0％
差壓±0.04％
靜壓（絕對）±0.1％
過程溫度±0.9°F
長期穩定性
差壓±0.1％URL/15年
響應時間
差壓L-膜盒：230毫秒
M和H膜盒：200毫秒
靜壓所有膜盒：200毫秒
最大壓力限制（MWP）
L-膜盒2,300 psi
M和H膜盒3,600 psi
過壓影響
差壓±0.03％URL
規格一致性
EJX-A系列±3σ
爆破壓力（絕對值）
所有膜盒10,000 psi

EJX910A通訊協議

HART協議

  • 在1:10流量范圍內1.0％的質量流量精度
  • 支持孔板，噴嘴和文丘里管
  • HART7協議下還支持多孔平均差壓皮托管和錐形流量計
  • 同時輸出4~20mA信號和脈沖信號
  • HART協議可選HART 5或HART 7
  • SIL 2認證標準

FF現場總線?協議

  • 在1:10流量范圍內1.0％的質量流量精度
  • 支持孔板，噴嘴和文丘里管

  • 提供各種功能塊：5 AI、AR、IT、SC以及IS標準

  • 可選PID功能
  • 循環顯示多至10個值

Modbus協議

  • RS485 Modbus協議為流量計算機提供簡便的多傳感數據傳輸
  • 為每個測量變量提供過程數據狀態：差壓，靜壓和過程溫度 - 使得易于實施過程數據診斷
  • 循環顯示多達16個變量，包括RTU管理數據
  • 通過多點通信可以連接多至32個變送器
  • 支持32位字符標簽和識別碼，便于識別變送器
